حقيقة الخمسة عشر طنًا: لماذا يعتمد دقة تحليل العناصر على جودة حبيبة العينة الضغطية

الصباح الذي توقفت الأرقام عن المنطق

حدق الفني في مجموعتين من النتائج لنفس دفعة الحجر الجيري. واحدة أظهرت نسبة واعدة من أكسيد الكالسيوم بلغت 52.3%. والأخرى نسبة مخيبة للآمال بلغت 48.1%. التركيب الكيميائي لم يتغير بين عشية وضحاها. المسحوق كان متماثلاً. لكن البيانات قالت خلاف ذلك.

لم يكن هذا عطلًا في الجهاز. بل كانت مشكلة هندسية.

الحقيقة التي غالبًا ما تخبئها كتب الكيمياء التحليلية هي كالتالي: مطياف فلورة الأشعة السينية المشتت بالموجة (WD-XRF) لا يقيس التركيب الكيميائي مباشرة في الواقع. إنه يقيس فيزياء تفاعل الأشعة السينية مع السطح. والسطح غالبًا ما يكذب.

المسحوق غير المضغوط يقدم لحزمة الأشعة السينية مشهدًا فوضويًا من القمم والوديان والفراغات المخفية. كل فراغ هو مساحة مظلمة تموت فيها فلورة الأشعة السينية. كل جسيم بارز يلقي ظلًا مجهريًا على جاره.

تظن أنك تقيس تركيز العناصر. لكنك في الواقع تقيس تضاريس السطح.

فيزياء الإشارة الكاذبة غير البديهية

لننظر إلى ما يحدث عندما تصطدم حزمة أولية من الأشعة السينية بمسحوق أكسيد الألومنيوم غير المضغوط.

تخترق الحزمة نظريًا إلى عمق معين، وتثير الذرات وتولد فلورة مميزة. لكن في المسحوق غير المضغوط، تواجه بعض الفوتونات فجوات هوائية بدلاً من الذرات، فتمر من خلالها. تصطدم فوتونات أخرى بجسيمات السطوح بزوايا غير منتظمة وتتشتت إلى غلاف الكاشف بدلاً من الوصول إلى البلورة المحللة.

لا يعرف الكاشف الفرق بين "هذا العنصر موجود بتركيز منخفض" و"إشارة هذا العنصر محجوبة ماديًا"، إنه فقط يعد الفوتونات.

هذا هو الفخ النفسي المركزي في تحليل العناصر: نحن نخلط بين الدقة والصحة.

سيقوم الجهاز بكل سرور بالإبلاغ عن التركيزات إلى أربع منازل عشرية لعينة رديئة الجودة. البرنامج لا يعلم أن العينة سيئة. الأرقام تبدو مؤكدة. لكنها ببساطة خاطئة.

الحبيبة الضغطية كآلة للكشف عن الحقيقة

توحيد الواجهة غير المرئية

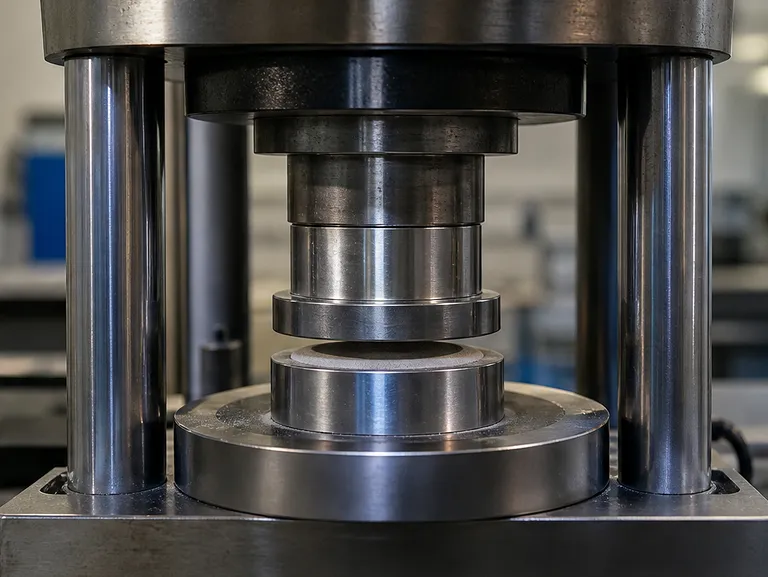

يحل المكبس الهيدروليكي مشكلة تحدث عند الواجهة المجهرية بين فوتونات الأشعة السينية والمادة.

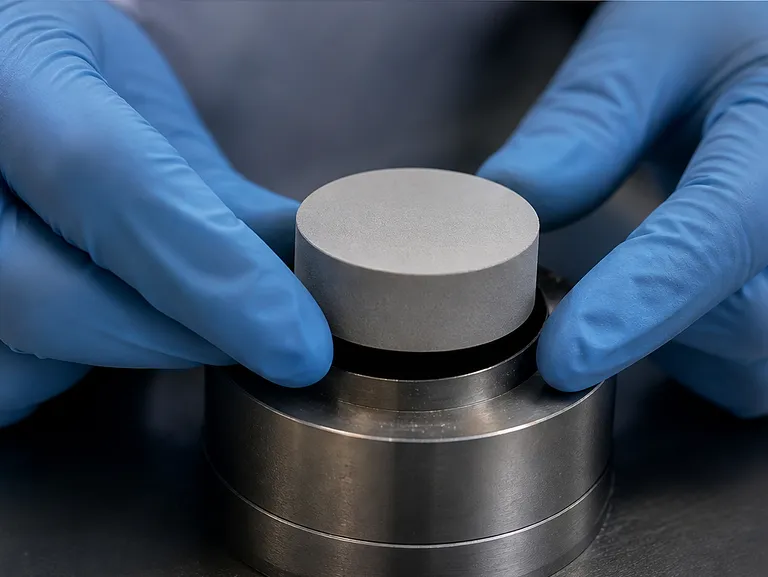

عندما تضغط المسحوق بقوة محورية تبلغ 15 طنًا، فأنت لا تجعل العينة أصغر فقط. أنت تعيد كتابة فيزياء التفاعل بشكل أساسي. يصبح المستوى الدائري المسطح الذي ينتجه قالب الحبيبات المصقول بدقة ثابتًا هندسيًا موحدًا في كل قياس.

زاوية سقوط الحزمة الأولية. زاوية خروج الإشارة إلى البلورة المحللة. المسافة إلى الكاشف. كل هذا يعتمد على افتراض واحد: أن سطح العينة هو مستوى مثالي في موضع معروف.

بدون هذا الافتراض، تنهار الهندسة البصرية بالكامل للمطياف.

الكثافة هي استقرار الإشارة

فكر في المسحوق غير المضغوط كإسفنجة مليئة بالهواء القاتل للإشارة. كل مسام داخلية يمثل مكانًا تمر فيه حزمة الأشعة السينية دون أن تولد الفلورة التي تحاول قياسها.

الضغط يزيل هذه الفراغات. تقدم الحبيبة عالية الكثافة الناتجة للحزمة مسارًا مستمرًا ومتجانسًا عبر المادة. لكل عنصر – من المعادن الثقيلة إلى الأكاسيد الخفيفة – يصبح عمق الاختراق ثابتًا.

هذا الأمر له أهمية قصوى بالنسبة للعناصر التي ربما تهتم بها أكثر.

العناصر الخفيفة حساسة للغاية لتغيرات الكثافة. الصوديوم والمغنيسيوم والألومنيوم – أشعتها السينية الفلورة منخفضة الطاقة لدرجة أن حتى خشونة سطح طفيفة يمكن أن تضعفها قبل أن تصل إلى الكاشف. الحبيبة الضغطية الناعمة الكثيفة ليست رفاهية لتحليل العناصر الخفيفة. إنها الفرق بين الكشف والاختفاء.

تأثير حجم الجسيمات الذي لا يتوقعه أحد

إليك الجزء الخبيث.

يمكنك طحن المسحوق إلى مظهر يبدو ناعمًا. يتدفق بسلاسة. يبدو متجانسًا للعين المجردة. لكن حزمة الأشعة السينية ترى ما لا تستطيع رؤيته: توزيعًا إحصائيًا لأحجام الجسيمات حيث تحجب الحبوب الأكبر الحبيبات الأصغر بشكل فعال عن الإثارة بالأشعة.

تأثير "الامتصاص الدقيق" هذا لا يقلل الإشارة الكلية فقط. بل يفعل شيئًا أسوأ.

إنه يضعف عناصر معينة بشكل انتقائي بناءً على جزء حجم الجسيمات الذي تتركز فيه هذه العناصر.

ربما تنعزل معادنك الثقيلة في أجزاء خشنة أكبر. ربما تهيمن سيليكاتك الخفيفة على الجسيمات الدقيقة. تأخذ حزمة الأشعة السينية عينة فقط من الأسطح الخارجية للجسيمات الأكبر، مما يحيز النتائج لصالح أي عناصر تقع هناك.

الضغط العالي يجبر هذه الجسيمات ماديًا على التلامس الوثيق، مما يقلل من تأثير الحجب إلى الحد الأدنى. بالاشتراك مع مادة رابطة مناسبة مثل شمع الليثيوم أو حمض البوريك، تصبح الحبيبة الضغطية تمثيلًا مستقرًا ميكانيكيًا للتركيب الكلي للعينة – وليس فقط سطح أكبر الحبوب.

حيث يجب أن يلتقي البروتوكول بالمادة

معضلة الربط

كل قرار في تحضير العينات ينطوي على مقايضة بين السلامة الهيكلية والنقاء التحليلي.

تتطلب الحبيبة الضغطية الداعمة لنفسها إما مادة متماسكة أصلاً أو مادة مضافة توفر هذا التماسك. المواد الرابطة مثل السليلوز والشموع وحمض البوريك تحل المشكلة الميكانيكية بشكل مثالي. لكنها تقدم عامل تخفيف يجب حسابه وأخذه في الاعتبار عند تحديد التركيز النهائي.

بالنسبة لتحليل الأكاسيد الرئيسية في الأسمنت أو الخبث، يكون هذا التخفيف متوقعًا ويمكن التحكم فيه. مكاسب استقرار الإشارة من سطح مثالي تفوق بكثير التصحيح الطفيف المطلوب.

لكن بالنسبة لعمل العناصر النزرة بمستويات جزء في المليون، يمكن للتخفيف أن يدفع الإشارات المنخفضة بالفعل إلى ما تحت حدود الكشف. هنا، غالبًا ما يكون الخيار الاستراتيجي هو دعم أو كوب من حمض البوريك – دعم هيكلي نقي لا يتلامس أبدًا مع حزمة الأشعة السينية، مما يترك السطح المراد تحليله غير مخفف.

مفارقة الضغط

يوجد لكل مادة نطاق ضغط مثالي.

تحت هذا النطاق، تظل الفراغات موجودة. الكثافة غير كافية. تتحطم الحبيبة أثناء التعامل معها.

فوق هذا النطاق، تحدث أشياء غريبة. يمكن لبعض المعادن الصفيحية مثل الميكا أن تعيد اتجاهها تحت الضغط الشديد، مما يخلق سطحًا موجهًا بشكل تفضيلي لم يعد يمثل التركيب الكلي للعينة. والأسوأ من ذلك، أن بعض الحبيبات تصاب بكسور إجهاد داخلية عند فك الضغط – شقوق غير مرئية تشتت الأشعة السينية بنفس فعالية الفراغات التي كنت تحاول التخلص منها.

يوفر المكبس المثالي تحكمًا دقيقًا وقابلًا للتكرار في الضغط بدلاً من مجرد أقصى قوة. بالنسبة لمعظم المواد السيليكاتية، ينتج ضغط 15-20 طنًا المطبق تدريجيًا مع وقت انتظار كافٍ كثافة مثالية دون تلف هيكلي.

دليل إرشادي لاستراتيجية تحضير الحبيبات الضغطية

يجب أن تحدد أهدافك التحليلية معلمات التحضير:

السيناريو 1: تحليل الأكاسيد الرئيسية في المواد السائبة

الهدف: أعلى جودة سطح لإشارة مستقر للسيليكا والألومينا والكالسيوم وأكاسيد الحديد.

استخدم أعلى ضغط يمكن تحقيقه مع مادة رابطة شمعية. السطح شبه الزجاجي الناتج يزيل تداخل التشتت تمامًا تقريبًا. تخفيف المادة الرابطة يمكن تصحيحه بسهولة ويكون مكسب الدقة كبيرًا جدًا.

احتياجات المعدات: مكبس قادر على ضغط 15 طنًا فأكثر مع مجموعة قوالب دقيقة القطر 32 مم أو 40 مم مصممة لتحضير حبيبات XRF.

السيناريو 2: كشف العناصر النزرة في العينات الجيولوجية

الهدف: حساسية من مستوى جزء في البليون إلى جزء في المليون دون تلويث السطح المراد تحليله.

توفر الحبيبة المدعومة بحمض البوريك سلامة هيكلية مع الحفاظ على نقاء سطح القياس. يجب أن يقدم المكبس قوة كافية لضغط مادة الدعم إلى طبقة دعم متينة مع الحفاظ على تسطح سطح العينة.

احتياجات المعدات: مكبس مع تسارع ضغط متحكم به وقالب حبيبات متوافق مع تقنيات كوب أو دعم حمض البوريك.

السيناريو 3: تحديد أنواع العناصر الخفيفة وتحليل الفوسفور

الهدف: التخلص من تغيرات الكثافة التي تضعف فلورة الأشعة السينية منخفضة الطاقة بشكل انتقائي.

هذه العناصر – الفوسفور والكبريت والصوديوم – تولد أشعة سينية منخفضة الطاقة لدرجة أنه حتى مسامية داخلية طفيفة تسبب فقدان الإشارة. يجب أن يكون الضغط كافيًا لتحقيق كثافة قريبة من النظرية دون التسبب في فشل هيكلي. وقت الانتظار مهم بقدر ذروة الضغط.

احتياجات المعدات: مكبس مع ملامح ضغط قابلة للبرمجة وتحكم دقيق في وقت الانتظار، مدمج في سير عمل يتضمن تقليل حجم الجسيمات مسبقًا إلى نعومة ثابتة.

سير العمل الذي ينتج الحقيقة

المكبس الهيدروليكي لا يعمل بمعزل عن غيره. إنه الخطوة النهائية الحاسمة لسلسلة التحضير التي تبدح بالسحق والطحن، ثم تمر بالتصنيف عبر الغربلة، وتنتهي بالضغط.

كل خطوة تسبق المكبس تحدد ما يمكن أن يحققه المكبس.

السحق يحول الصخور الكبيرة إلى حصى. الطحن – سواء بالمطحنة الكوكبية الكروية، أو المطحنة النفاثة، أو مطحنة الأقراص – يحول الحصى إلى مسحوق بنعومة مناسبة. الغربلة عبر شبكات معايرة تضمن أن يقع توزيع حجم الجسيمات ضمن النطاق الذي يمكن للضغط أن ينتج فيه حبيبة متجانسة.

إذا تخطيت أي خطوة، يرث المكبس مشاكل العملية السابقة.

لهذا السبب تفكر المختبرات التي تحقق دقة استثنائية لـ WD-XRF من حيث حلول سير عمل كاملة، وليس أجهزة فردية.

المطحنة التي تنتج مسحوقك، والغربال التي تصنفه، والخلاط الذي يجعله متجانسًا مع المادة الرابطة، والمكبس الذي يضغطه – هذه ليست قطع منفصلة من المعدات. إنها مراحل في عملية واحدة تحول الأرض الخام إلى حقيقة تحليلية.

الاستثمار الذي يتراكم نموه

لننظر في اقتصاديات تحضير العينات.

يمثل مطياف XRF استثمارًا رأسماليًا كبيرًا. إنه يعمل بالكهرباء والنيتروجين السائل أو تبريد بيلتييه، ويتطلب وقت مشغل مهرة. كل ساعة تشغيل تكلف المال سواء كانت البيانات جيدة أم سيئة.

العينة سيئة التحضير التي تتطلب إعادة تحليل تضاعف هذه التكلفة. والأسوأ من ذلك، أن العينة السيئة التي تنتج نتائج مؤكدة ولكن خاطئة تآكل الثقة في البرنامج التحليلي بأكمله. تتخذ القرارات بناءً على أرقام خاطئة. يتم تقييم الرواسب بشكل خاطئ. لا يتم تحقيق مواصفات مراقبة الجودة.

المكبس الهيدروليكي – الموضوع في الخطوة النهائية قبل التحليل – يعمل كمضاعف جودة لكل شيء يأتي قبله. تكلفة المكبس الدقيق، الموزعة على آلاف العينات، تقترب من الصفر لكل تحليل. تكلفة عدم وجود مكبس تتراكم في كل نتيجة غير موثوقة.

تقوم المختبرات الحديثة التي تخدم علم المواد والجيولوجيا والتعدين ومراقبة الجودة الصناعية بشكل متزايد بالتوحيد على مجموعات تحضير متكاملة تشمل الكسارات والمطاحن (المطاحن الكروية الكوكبية للطحن الناعم، المطاحن النفاثة للأعمال الحساسة للتلوث، مطاحن الأقراص والدوارات للمعالجة السائبة)، ومعدات التصنيف (مناخل الاهتزاز والمناخل الهوائية النفاثة)، ومجموعة كاملة من تقنيات الكبس.

بالنسبة لأعمال XRF الروتينية، تقدم مكابس الحبيبات المتخصصة السرعة والتكرار المطلوبين لبيئات الإنتاجية العالية. للتطبيقات المتقدمة التي تتطلب كثافة نظرية أو أشكال معقدة، تطبق المكابس المتساوية الضغط الباردة والحارة (CIP/WIP) ضغطًا موحدًا من جميع الاتجاهات، مما يزيل تدرجات الكثافة التي يمكن أن ينتجها الكبس أحادي المحور أحيانًا.

تبقى الرؤية الحاسمة، سواء كنت تحضر كلنكر الأسمنت للتحكم في العملية أو أكاسيد العناصر الأرضية النادرة للبحث، ثابتة: ما تراه حزمة الأشعة السينية هو ما تقيسه. إذا رأت الحزمة سطحًا معد التحضير، مسطحًا، كثيفًا، متجانسًا، فستعكس أرقامك التركيب الكيميائي الحقيقي. وإذا رأت الفوضى، فستحصل على نتائج فوضوية.
